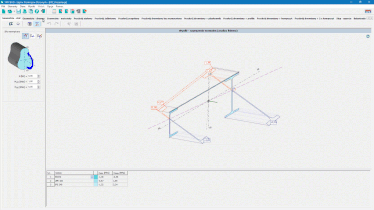

Edytor Przekrojów Złożonych

wersja: EPZ v1
NOWOŚĆ

Program przeznaczony do wyznaczania cech geometrycznych oraz stanu naprężeń normalnych dla pojedynczych i złożonych przekrojów geometrycznych.

Charakterystyka programu:

Program stanowi kalkulator pojedynczych i złożonych przekrojów w zakresie wyznaczania ich cech geometrycznych oraz stanu naprężeń normalnych. Edytor pozwala na tworzenie złożonych przekrojów geometrycznych poprzez składanie i modyfikację cząstkowych przekrojów.

Program składa się z następujących modułów:

  • Moduł podstawowy Edytor Przekrojów Złóżonych, czyli podstawowa wersja programu (bez modułu rozszerzającego), stanowi kalkulator wskaźników geometrycznych złożonych przekrojów.
  • Moduł rozszerzający Edytor Przekrojów Złóżonych - Analiza Naprężeń - umożliwia dodatkowo analizę naprężeń normalnych od obciążeń zewnętrznych (moment zginający, siła osiowa) uwzględniając charakterystyczne cechy wybranych materiałów (stal, beton, drewno).

Parametry materiałowe i geometryczne:

Program umożliwia obliczanie podstawowych cech geometrycznych (położenie środka geometrycznego, pole przekroju, momenty i promienie bezwładności, wskaźniki wytrzymałości) dla przekrojów, które mogą być przyjmowane:

  • z obszernej biblioteki profili stalowych (walcowanych, zimnogiętych i spawanych) oraz przekrojów betonowych i drewnianych,
  • albo jako przekroje parametryczne o różnych kształtach (np. prostokątnych, trójkątnych, teowych, dwuteowych, ceowych, kątowych, zetowych, skrzynkowych, krzyżowych, rurowych, kołowych, eliptycznych, wieloboków foremnych i wielu innych),

a następnie poddawane edycji, czyli np. przycinaniu, obracaniu, odbiciu lustrzanemu, powielaniu, przesuwaniu i łączeniu z innymi przekrojami zadeklarowanymi przez Użytkownika.

Przekroje złożone mogą składać się z części o różnych własnościach materiałowych. Cechy geometryczne określane są wtedy jako sprowadzone do wybranego materiału.

Właściwości materiałowe przekrojów przyjmowane są z modułu Biblioteka Materiałów, który zawiera obszerne biblioteki normowych materiałów (m.in. stali, betonu, drewna) oraz umożliwia dodanie nowych materiałów przez Użytkownika na podstawie własnych informacji o ich właściwościach.

Analiza naprężeń normalnych:

Moduł Analiza Naprężeń rozszerza zakres działania podstawowej wersji programu Edytor Przekrojów Złożonych o wyznaczanie stanu naprężeń normalnych dla prostych i złożonych przekrojów geometrycznych obciążonych siłami przekrojowymi: momentem zginającym oraz siłą osiową. W obliczeniach tego modułu można zastosować materiały o liniowej i nieliniowej charakterystyce (materiał sprężysty, sprężysto-plastyczny, biliniowy lub paraboliczny model betonu, materiał tylko rozciągany lub materiał tylko ściskany).

Moduł ten pozwala na analizę naprężeń normalnych dla różnych przypadków elementów konstrukcji budowlanych. Mogą to być na przykład:

  • przekroje stalowe - analiza naprężeń w stanie sprężysto-plastycznym,
  • przekroje żelbetowe i zespolone - analiza naprężeń normalnych dla różnych modeli betonu (np. model paraboliczny, biliniowy) oraz stali (np. model sprężysty liniowy, model nieliniowy z uwzględnieniem granicy plastyczności),
  • przekroje drewniane złożone,
  • przekroje drewniane wzmocnione nakładkami (stalowymi, kompozytowymi),
  • fundamenty (stopy,  ławy, płyty fundamentowe o dużej sztywności) - analiza naprężeń normalnych powierzchni dolnej fundamentu (dowolnego kształtu) z uwzględnieniem odrywania,
  • sztywne podstawy słupów stalowych (jednodzielne i wielodzielne) - określanie sił w śrubach kotwiących oraz wartości naprężeń normalnych w podłożu pod powierzchnią blachy stopowej (sztywnej).

Dodatkowe cechy programu:

  • prosta, intuicyjna obsługa, z funkcjami usprawniającymi deklarowanie danych;
  • przejrzysta budowa okna programu;
  • możliwość zawarcia jednym pliku obliczeń dla wielu przekrojów;
  • eksport rysunku przekroju do pliku DXF lub wstawienie bezpośrednio do programu CAD;
  • możliwość wydruku oraz zapisania notki do edytora tekstu lub pliku RTF;
  • obszerny plik pomocy (tzw. help) zawiera objaśnienia merytoryczne i funkcjonalne;
  • wersje językowe - polska, angielska i rosyjska (dotyczy okien programu oraz notki obliczeniowej).
