Kalkulator Elementów Stalowych

wersja: KES v5

Kalkulator Elementów Stalowych może być wykorzystywany w projektowaniu różnych elementów stalowych (belek walcowanych i spawanych, słupów jedno i wielogałęziowych, płatwi, prętów kratownic, stężeń, itp.) zgodnie z normą stalową PN-90/B-03200.

Charakterystyka programu:

Zawarte są w nim biblioteki przekrojów kilkudziesięciu wyrobów stalowych stosowanych w konstrukcjach budowlanych, z podziałem na trzy grupy:

  • profile gorącowalcowane (dwuteowniki, ceowniki, kątowniki, teowniki, rury i pręty okrągłe),
  • przekroje spawane z blach (dwuteowniki, przekroje skrzynkowe, teowniki),
  • profile zimnogięte (rury prostokątne i kwadratowe, ceowniki i kątowniki).

Użytkownik ma także możliwość zadeklarowania własnych rur okrągłych i prostokątnych, kątowników, a także spawanych przekrojów dwuteowych, teowych i skrzynkowych. Pojedyncze profile można składać w przekroje złożone wielogałęziowe o różnorodnych układach, łączonych przewiązkami lub bezpośrednio spoinami.

Możliwe jest zawarcie w jednym pliku dotyczącym danego obiektu (w jednym zadaniu projektowym) obliczeń wielu różnych stalowych elementów konstrukcyjnych, a opcja Menadżera elementów umożliwia zarządzanie tymi elementami.

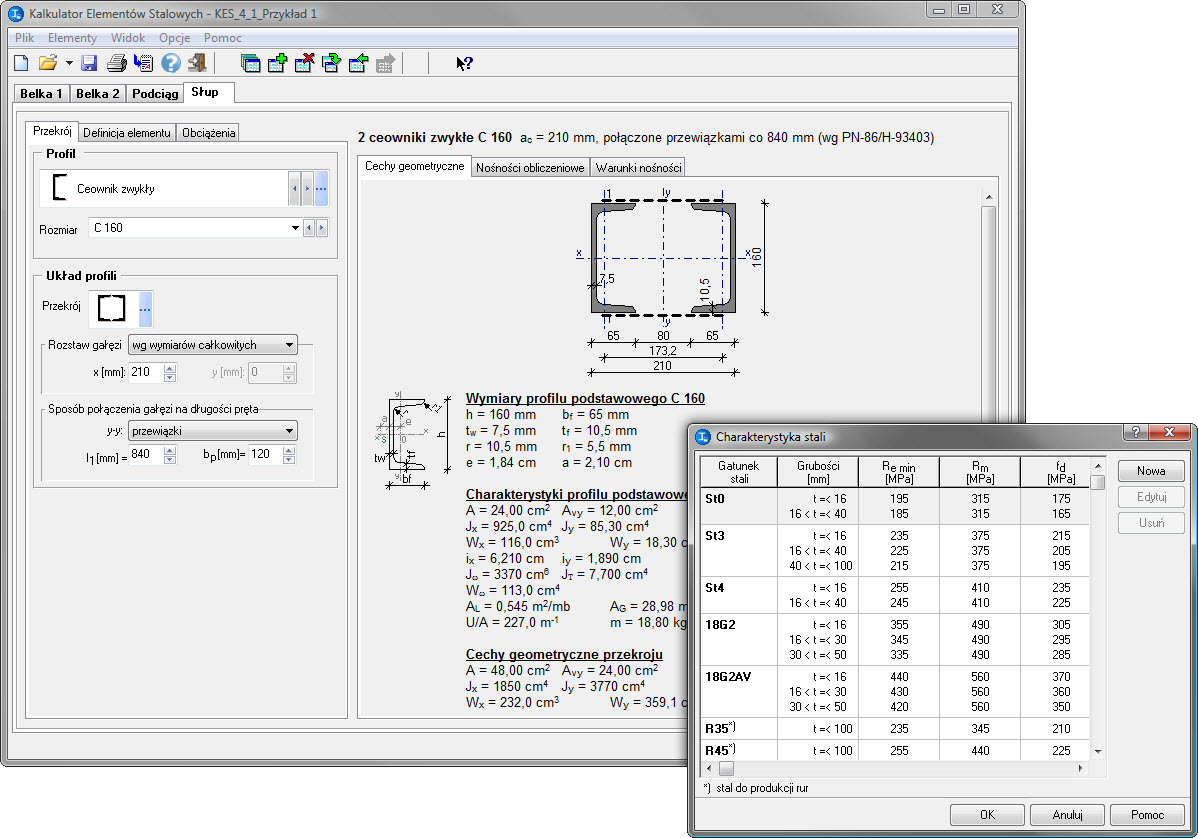

Pierwszą grupę wyników stanowi komplet parametrów geometrycznych obliczanego przekroju, drugą - nośności obliczeniowe przekrojów i elementów, a trzecią - normowe warunki nośności i stateczności.

Dostępne są następujące opcje wymiarowania elementów stalowych:

  • zginanie, także dwukierunkowe, z uwzględnieniem zwichrzenia,
  • osiowe rozciąganie / ściskanie, z uwzględnieniem wyboczenia giętnego w obu płaszczyznach głównych oraz wyboczenia skrętnego i giętno-skrętnego,
  • ściskanie / rozciąganie mimośrodowe,
  • ścinanie,
  • rozciąganie pojedynczych kształtowników walcowanych mocowanych mimośrodowo, także z uwzględnieniem osłabienia otworami na śruby.

Program określa klasę i nośności obliczeniowe przekroju przy rozciąganiu, ściskaniu, zginaniu i ścinaniu, z uwzględnieniem rezerwy plastycznej lub niestateczności miejscowej. Następnie dla ustalonych parametrów zwichrzenia elementu ustalany jest współczynnik zwichrzenia, zaś przy ściskaniu określone zostają siły krytyczne i współczynniki wyboczenia. Program analizuje też rozciąganie pojedynczych kształtowników walcowanych mocowanych mimośrodowo, także z uwzględnieniem osłabienia otworami na śruby.

Możliwe jest deklarowanie wielu kombinacji obciążeń dla obliczanego elementu. Jako końcowe wyniki obliczeń podane są normowe warunki wytrzymałości i stateczności elementów stalowych.

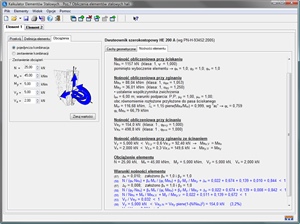

Wyniki obliczeń otrzymuje się w formie tekstowej, tabelarycznej i rysunkowej, a ich zakres można swobodnie dopasowywać do indywidualnych potrzeb. Istnieje możliwość ich wydrukowania oraz zapisywania w formie dokumentu edytora tekstów, natomiast rysunek przekroju poprzecznego obliczanego elementu można eksportować do pliku DXF lub bezpośrednio do programu typu CAD.
