Belka Żelbetowa EN
wersja: BZEN v1Program przeznaczony jest do obliczeń statyczno-wytrzymałościowych żelbetowych belek wieloprzęsłowych według Eurokodu żelbetowego - normy EN 1992-1-1.
Charakterystyka programu:
Program służy do obliczeń żelbetowych belek wieloprzęsłowych według Eurokodu żelbetowego - normy EN 1992-1-1.
Program składa się z następujących modułów:
- Moduł podstawowy Belka Żelbetowa EN
, czyli podstawowa wersja programu (bez modułów rozszerzających), przeprowadza obliczenia statyczno-wytrzymałościowe z uwzględnieniem postanowień zawartych w Eurokodach EN 1992-1-1 oraz EN 1990 z polskim Załącznikiem krajowym.
- Moduł rozszerzający Belka Żelbetowa EN - Rysunek CAD
umożliwia wygenerowanie (wydruk na drukarkę oraz eksport do pliku lub programu CAD) rysunku wykonawczego belki żelbetowej wraz z wykazem zbrojenia, tabelką materiałową i tabelką rysunkową.
- Moduł rozszerzający Belka Żelbetowa EN - National Annexes
wprowadza dodatkowo Załączniki krajowe kilku krajów europejskich (lista krajów dostępna poniżej) w ramach obliczeń prowadzonych przez moduł podstawowy.

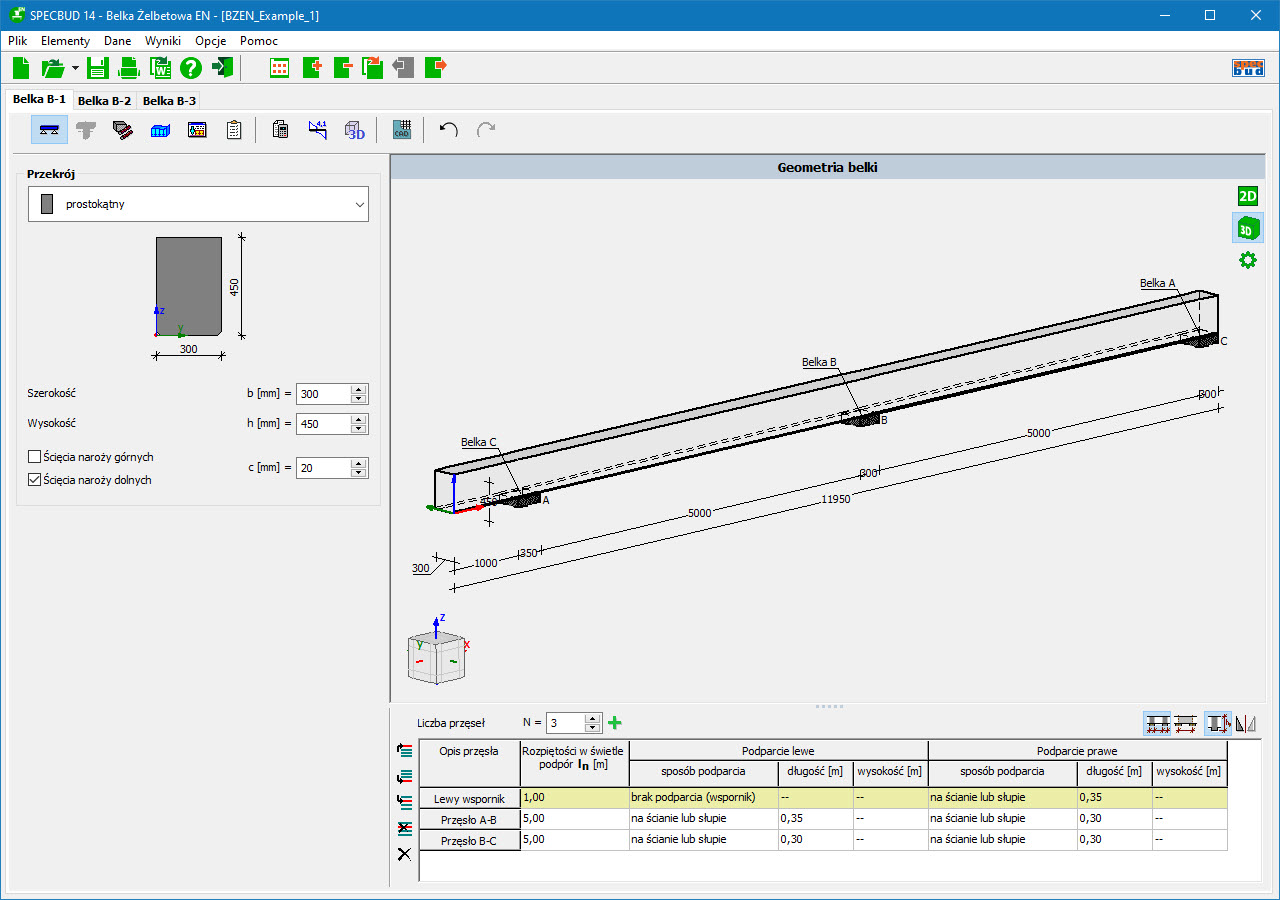

Geometria belki:
- obliczane mogą być przekroje prostokątne, teowe (symetryczne i niesymetryczne), półteowe (kątowe);
- szybkie definiowanie schematu geometrycznego belki - podaje się rozpiętości przęseł w świetle lub w osiach podpór oraz wymiary i warunki podparcia (na belce, na ścianie/słupie, zamocowanie, wspornik);
- możliwość szybkiej modyfikacji schematu belki bez zmiany zadanych obciążeń.
Parametry materiałowe i środowiskowe:
- obszerna biblioteka normowych klas betonów i stali zbrojeniowych (wg starych i nowych norm polskich i zagranicznych), z możliwością dodania nowych klas betonu i stali zbrojeniowych przez Użytkownika na podstawie własnych informacji o ich właściwościach;
- możliwość deklarowania różnych gatunków stali na poszczególne rodzaje zbrojenia belki: głównego podłużnego (pręty górne i dolne), na ścinanie (strzemiona dwucięte/czterocięte), montażowego i przypowierzchniowego;
- okna usprawniające deklarowanie klas ekspozycji oraz nominalnego otulenia prętów.

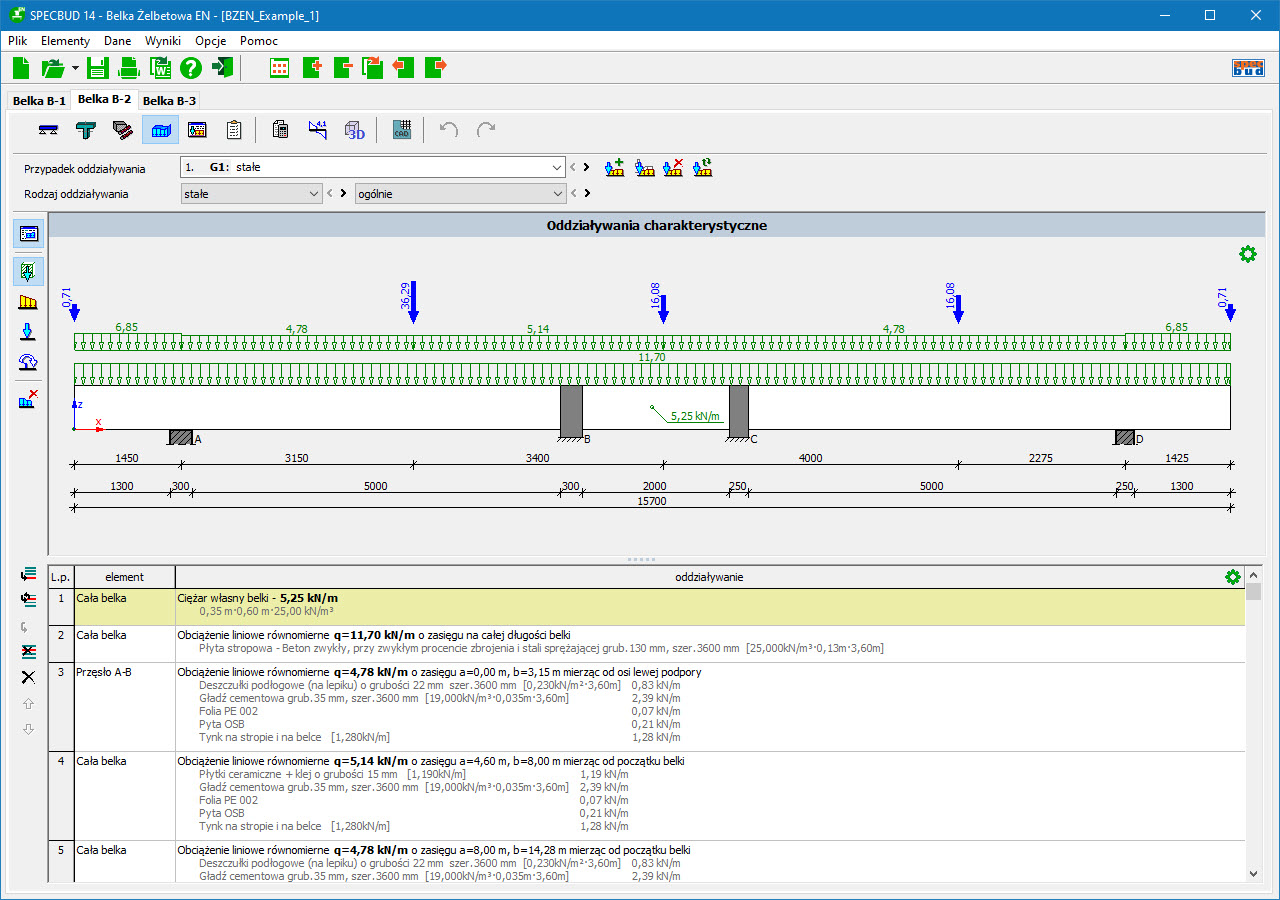

Obciążenia:
- sprawne zadawanie obciążeń (liniowych równomiernych, zmiennych, trapezowych, trójkątnych oraz sił i momentów skupionych) w formie tabel;
- możliwość wykorzystania współpracy z programem Kalkulator Oddziaływań Normowych EN, co pozwala na automatyczne wprowadzanie ciężarów materiałów, obciążeń użytkowych, oddziaływań klimatycznych (śnieg, wiatr), a także obciążeń zdefiniowanych przez Użytkownika;
- możliwość ręcznego i automatycznego (zgodnie z regułami normy EN 1990) ustalania kombinacji dla zadanych przez Użytkownika przypadków oddziaływań.
Wyniki obliczeń:
- obliczenia statyczne wykonywane dla wielu zadeklarowanych przypadków obciążeń i kombinacji oraz ich obwiedni;

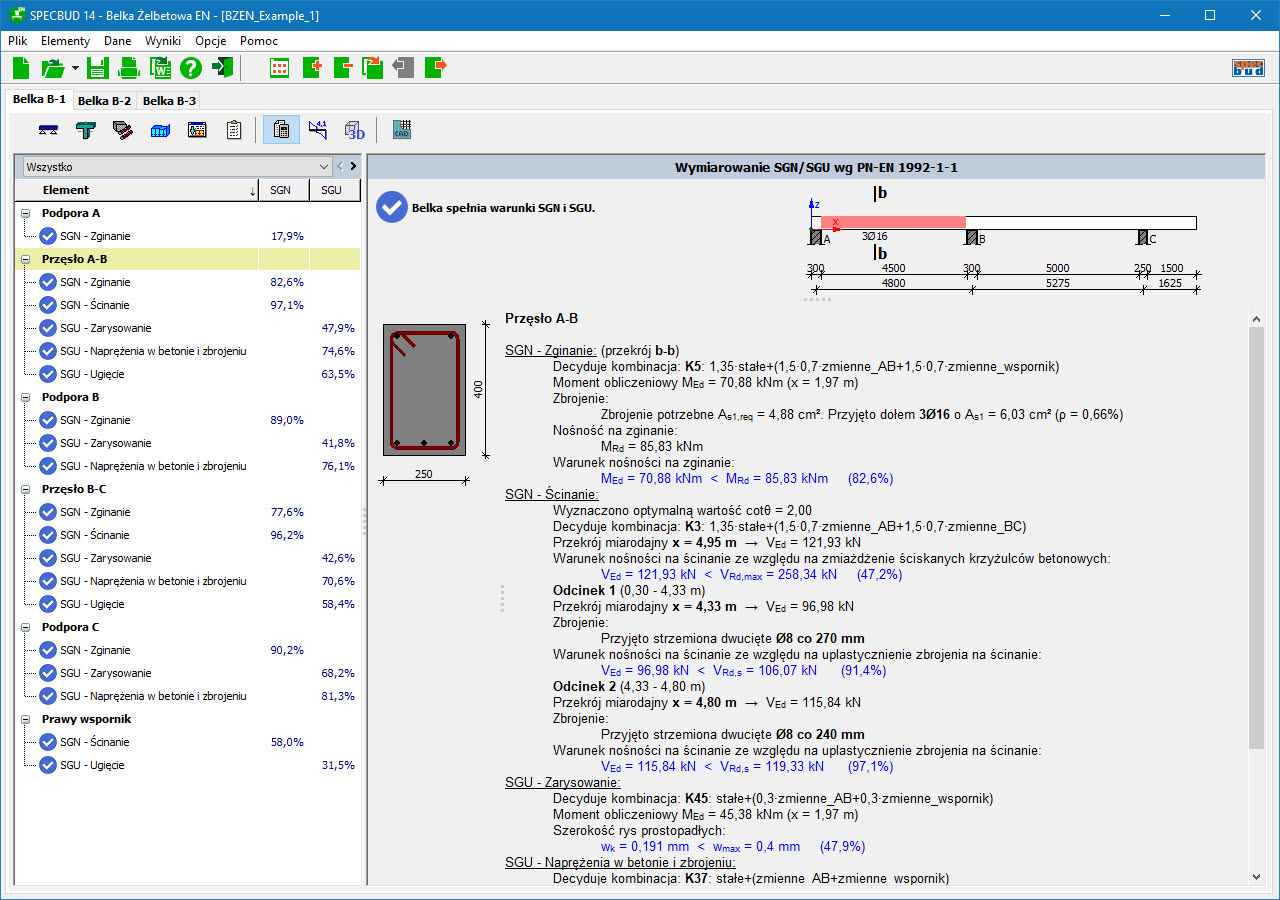

- blok wyników tekstowych, osobno dla przekrojów przęsłowych i podporowych, zawierający warunki SGN (zginanie i ścinanie) i SGU (rysy i ugięcia), poprzedzone wynikami pośrednimi (m.in. miarodajne siły przekrojowe, potrzebna i przyjęta powierzchnia zbrojenia, stopień zbrojenia, dodatkowe informacje i warunki normowe);

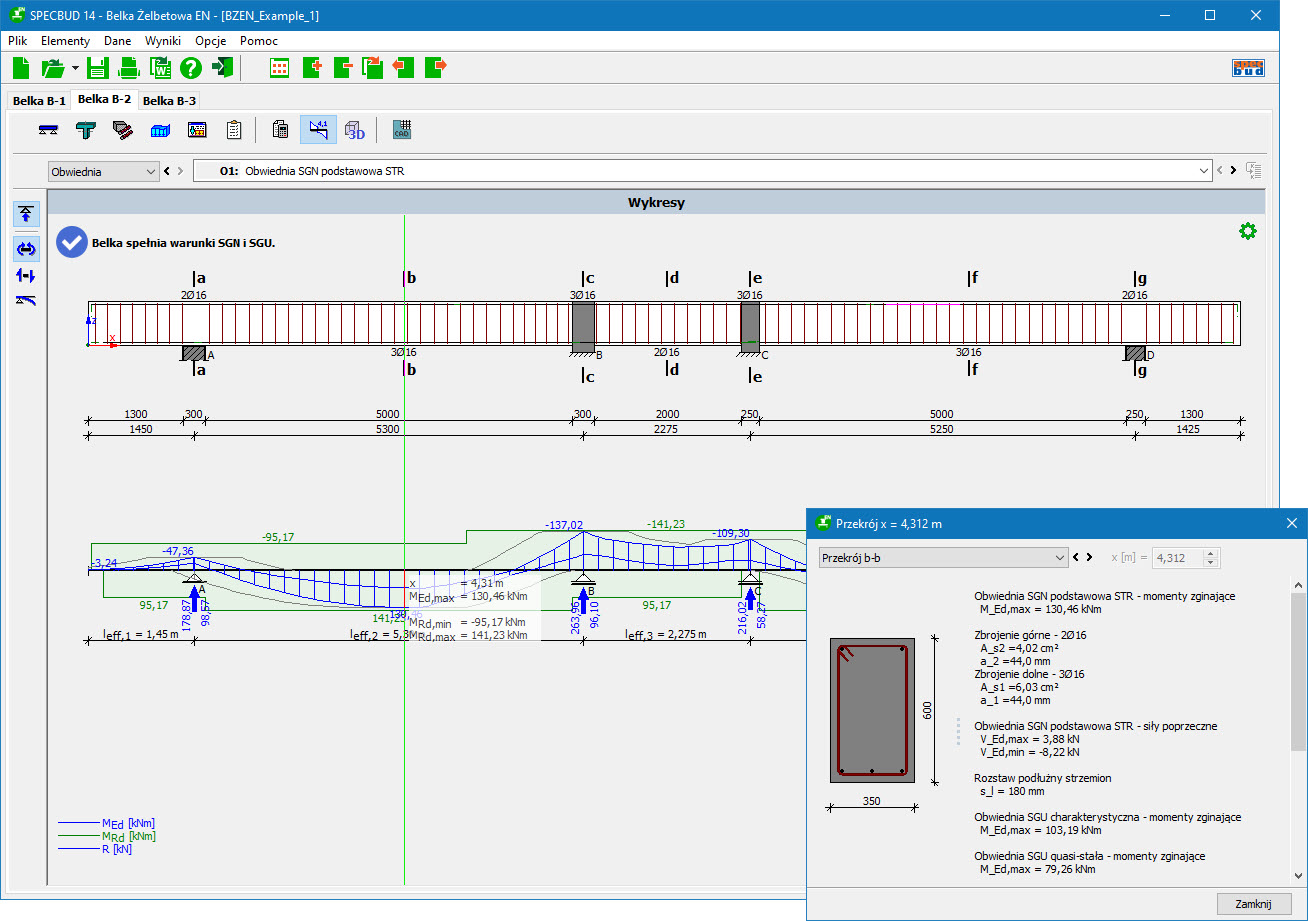

- wykresy momentów zginających, sił poprzecznych i ugięć belki, na tle których prezentowane są wykresy nośności belki na zginanie MRd i na ścinanie VRd;

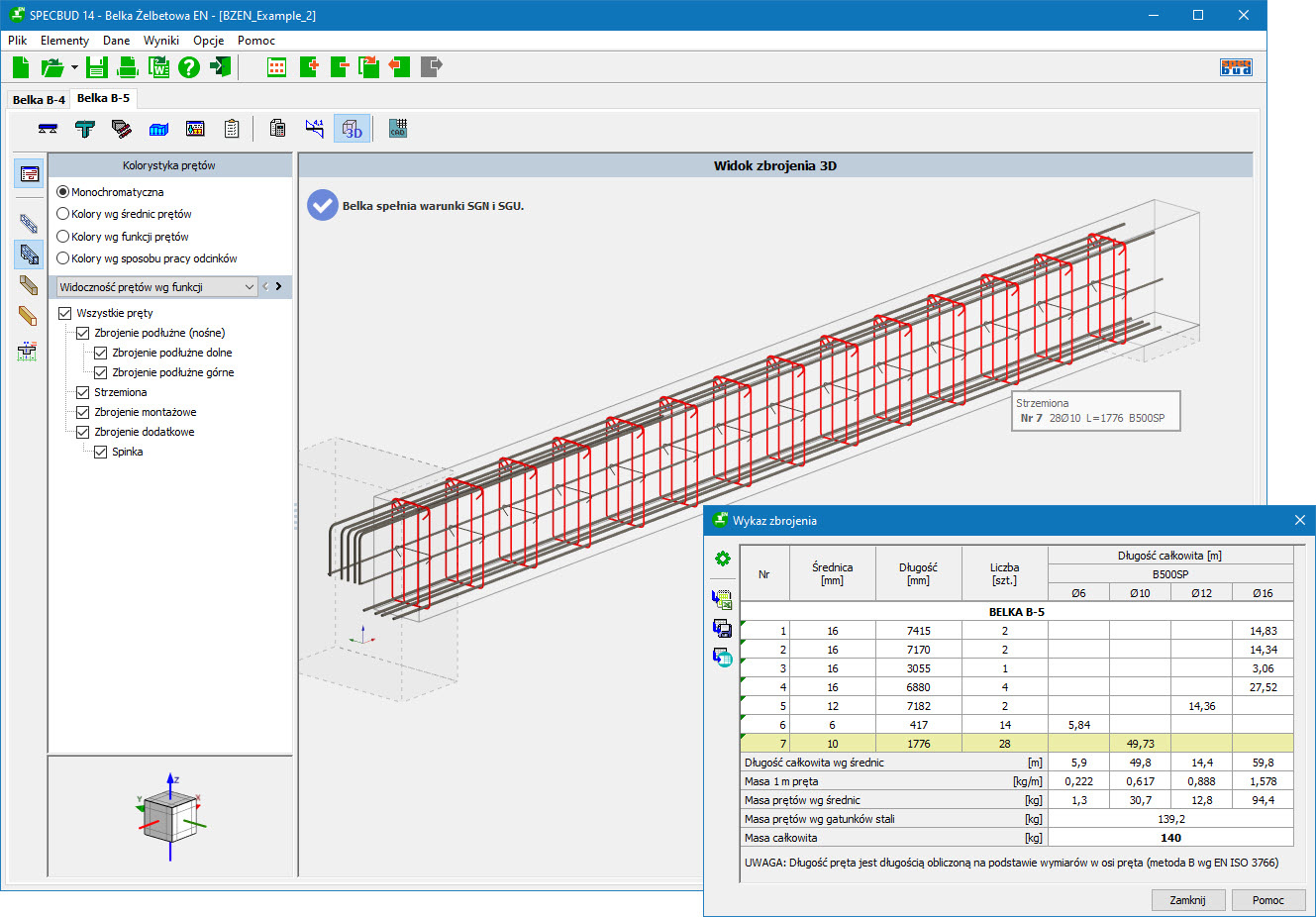

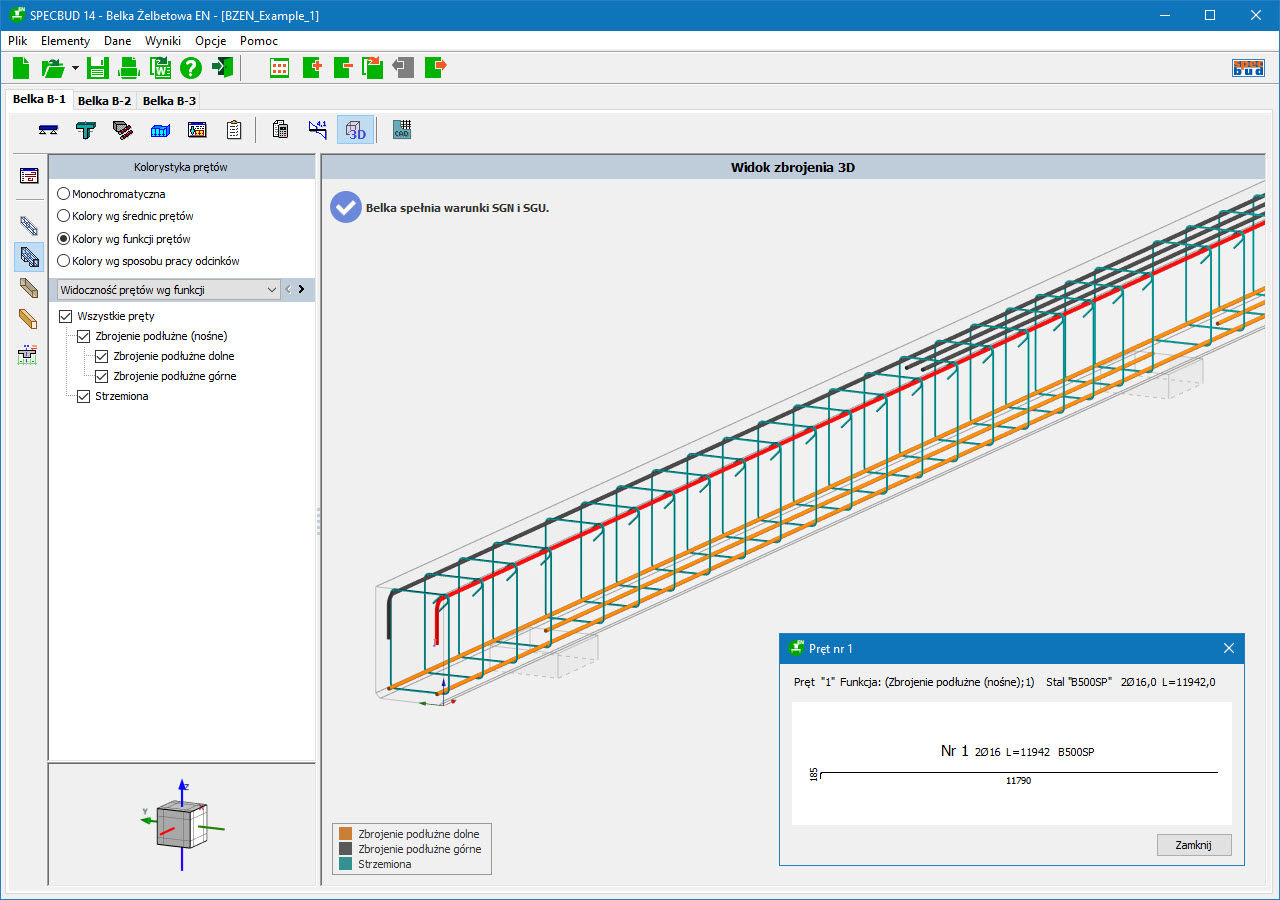

- model belki i zbrojenia w 3D z możliwością:
- kolorowania prętów wg średnic, funkcji oraz sposobu pracy,
- ustalania widoczności prętów (włączania/wyłączania wyświetlania prętów w modelu);
- zwymiarowane szkice widoku i przekrojów poprzecznych belki z rozmieszczeniem i oznaczeniem poszczególnych wkładek, a także ‘wyrzuconych’ prętów zbrojeniowych;
- wykaz stali zbrojeniowej, z możliwością dalszej jego ‘obróbki’ przy wykorzystaniu programu Edytor Wykazów Zbrojenia, który umożliwia eksport wykazu do edytora tekstu, do arkusza kalkulacyjnego oraz do programów CAD (także do pliku DXF);
- zmiana danych skutkuje dynamiczną zmianą rysunków i wyników obliczeń co sprzyja optymalizacji projektowanej konstrukcji;
- funkcja ‘Podglądu toku obliczeń’ umożliwia wgląd do szczegółowego zapisu przebiegu obliczeń.
Notka obliczeniowa:
- zwięzła i czytelna forma notki obliczeniowej (raportu), której zakres Użytkownik może ustalić wg uznania;
- możliwość wydruku notki oraz zapisania jej do edytora tekstu lub pliku RTF.
Dodatkowe cechy programu:
- możliwość zawarcia w jednym pliku (zadaniu projektowym) obliczeń dla wielu belek;
- liczne podpowiedzi dotyczące wprowadzanych danych oraz automatyczne wyznaczanie wartości parametrów i własności, jak np. nominalna grubość otulenia prętów, kontrola normowych warunków dotyczących stosunków wymiarów belek, stosowanie zbrojenia przypowierzchniowego;
- dostępne są różne zaawansowane założenia obliczeniowo-konstrukcyjne;
- współpraca z innymi programami SPECBUD:
- wprowadzanie obciążeń z programu Kalkulator Oddziaływań Normowych EN,
- eksport wykazów zbrojenia do programu Edytor Wykazów Zbrojenia,
- możliwość korzystania z programu Kalkulator Prętów Zbrojeniowych.

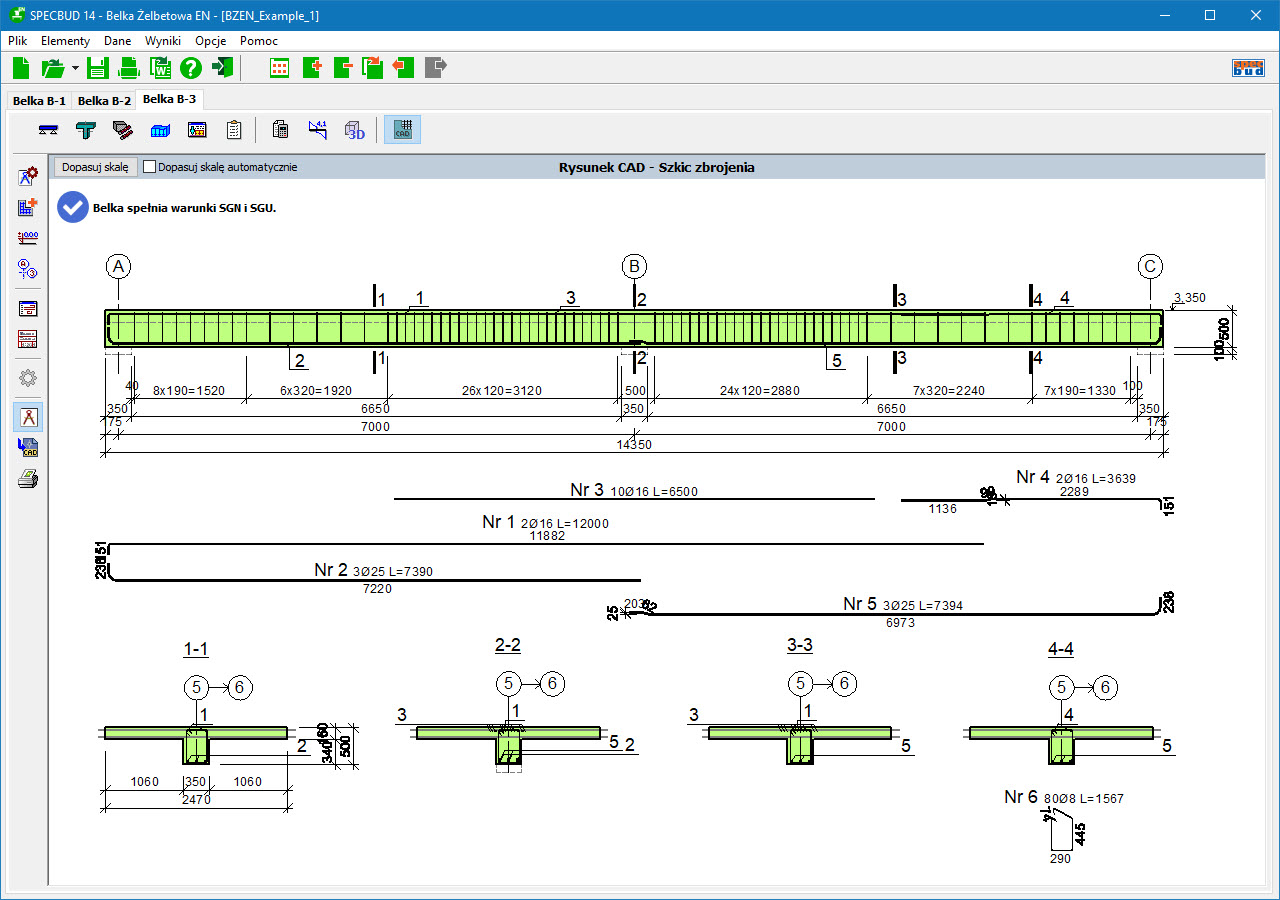

Rysunki CAD:
Moduł Rysunek CAD rozszerza zakres działania podstawowej wersji programu Belka Żelbetowa EN o możliwość:
- automatycznego generowanie rysunku wykonawczego belki żelbetowej, który zawiera:
- widok i przekroje poprzeczne belki z pokazanym zbrojeniem,
- opisane i zwymiarowane wkładki zbrojeniowe 'wyrzucone' poza obrys belki,
- wykaz zbrojenia, tabelkę materiałową oraz tabelkę rysunkową,
- dodatkowe opisy, wymiary i elementy graficzne rysunku;
- modyfikacji zbrojenia wg indywidualnych preferencji Użytkownika (np. ustalenie max. długości prętów, dodanie prętów montażowych, uciąglenie zbrojenia na podporach, dodanie strzemion konstrukcyjnych, itd.);
- uzupełnienia treści rysunku o dodatkowe elementy - opisy, wymiary i elementy graficzne (osie konstrukcyjne, koty wysokościowe, itd.);
- zmiany numeracji prętów i przekrojów na rysunku.
Rysunek wykonawczy belki można uzyskać na dwa sposoby:

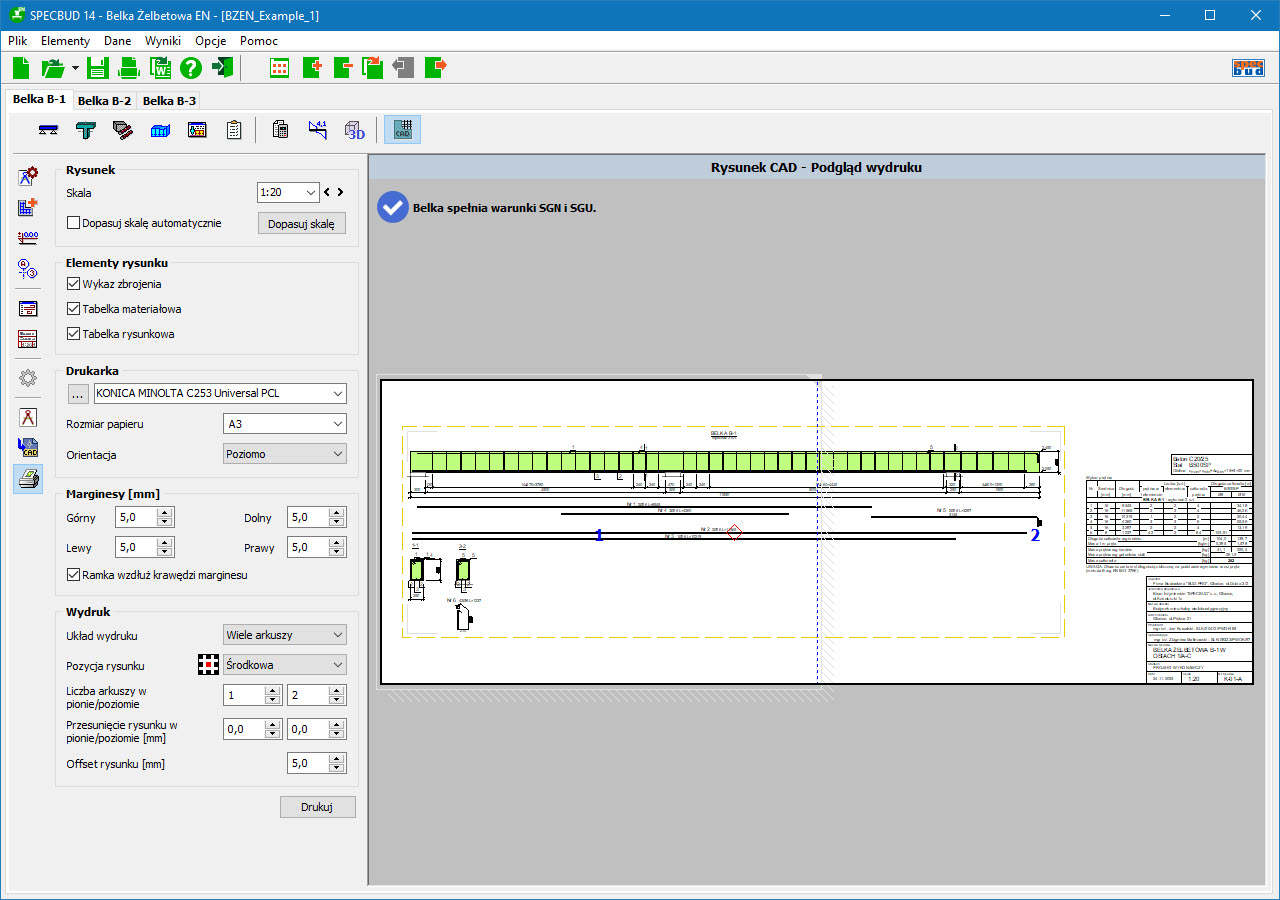

- wydruk skalowalnego rysunku bezpośrednio z programu, do czego nie jest potrzebne oprogramowanie typu CAD - opcja ta jest też bardzo przydatna do szybkiego wydruku rysunku w celu sprawdzenia jego poprawności czy dokonanych zmian;

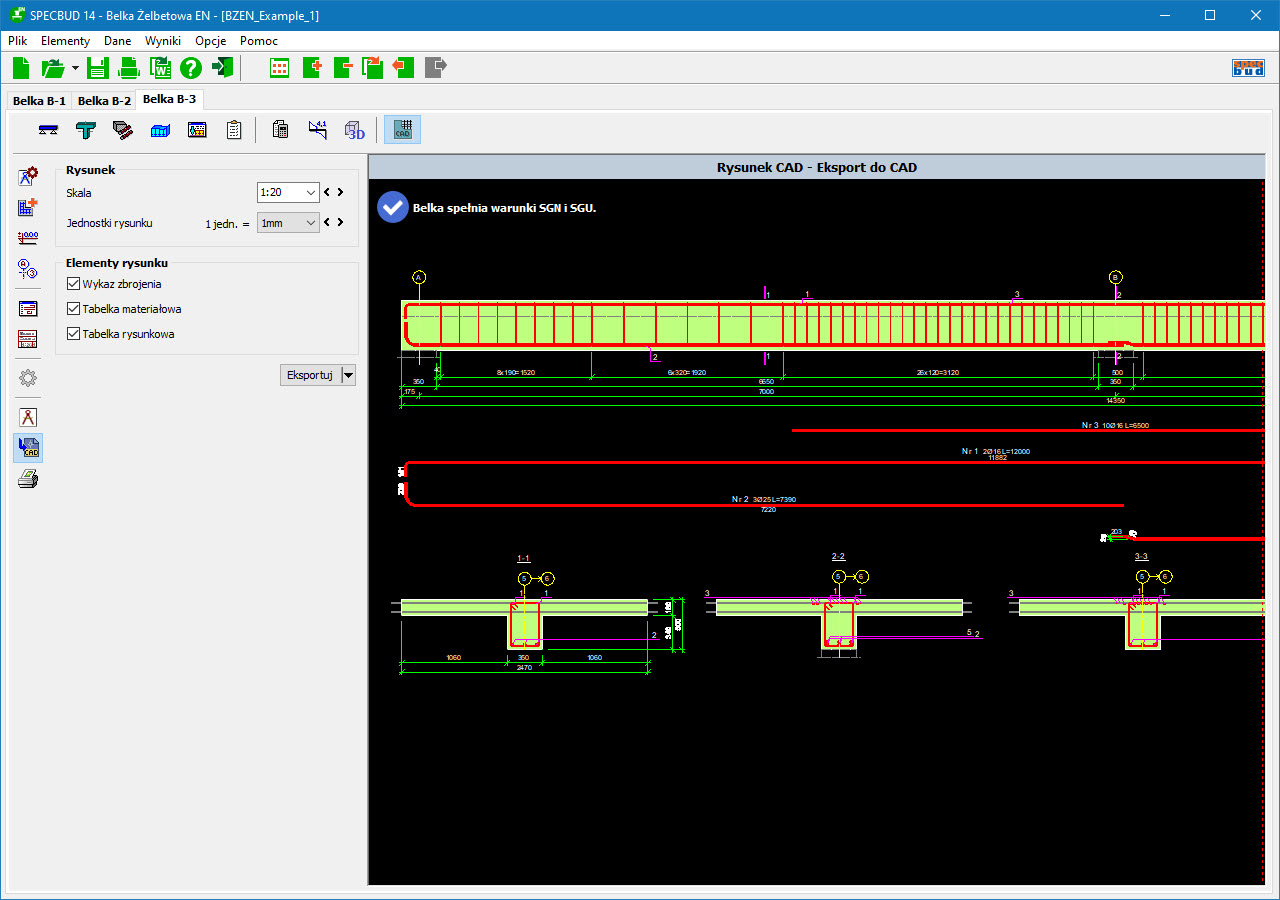

- eksport rysunku do pliku DXF lub bezpośrednio do programu typu CAD (np. AutoCAD, IntelliCAD, ZwCAD, itp.) - możliwa jest wtedy dalsza edycja rysunku w programie CAD w celu otrzymania kompleksowej, spójnej graficznie dokumentacji rysunkowej całego projektu.
Załączniki krajowe:
Moduł National Annexes rozszerza zakres działania podstawowej wersji programu Belka Żelbetowa EN o ustalenia dodatkowe (tzw. postanowienia krajowe) poczynione przez Załączniki krajowe następujących krajów europejskich:
- Białoruś - TКП EN
- Czechy - ČSN EN
- Estonia - EVS-EN
- Finlandia - SFS-EN
- Litwa - LST EN
- Łotwa - LVS EN
- Rumunia - SR EN
- Słowacja - STN EN
- Szwecja - SS-EN
- możliwe dodanie kolejnych krajów

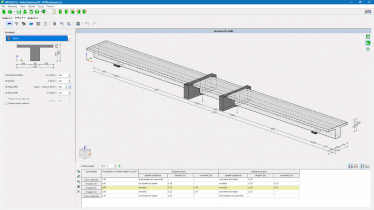

Prezentacja video programu
