Ściana Oporowa EN

wersja: SOEN v.1
NOWOŚĆ

Program przeznaczony jest do projektowania żelbetowych ścian oporowych płytowo-kątowych według Eurokodu - norm EN 1997-1 oraz EN 1992-1-1.

Charakterystyka programu:

Program służy do obliczeń geotechnicznych oraz wymiarowania żelbetowych ścian oporowych według Eurokodu geotechnicznego - normy EN 1997-1 oraz Eurokodu żelbetowego - normy EN 1992-1-1.

Program składa się z następujących modułów:

  • Moduł podstawowy Ściana Oporowa EN , czyli podstawowa wersja programu (bez modułów rozszerzających), przeprowadza kompleksowe obliczenia statyczno-wytrzymałościowe z uwzględnieniem postanowień zawartych w Eurokodach EN 1997-1, EN 1992-1-1 oraz EN 1990 z polskim Załącznikiem krajowym.
  • Moduł rozszerzający Ściana Oporowa EN - Rysunek CAD  umożliwia wprowadzenie uzupełniających informacji graficznych oraz zmian w zbrojeniu na proponowanym szkicu zbrojenia, a także wygenerowanie (wydruk na drukarkę oraz eksport do pliku lub programu CAD) rysunku wykonawczego ściany oporowej wraz z wykazem zbrojenia, tabelką materiałową i tabelką rysunkową.
  • [W OPRACOWANIU] Moduł rozszerzający Ściana Oporowa EN - National Annexes wprowadza dodatkowo Załączniki krajowe kilku krajów europejskich w ramach obliczeń prowadzonych przez moduł podstawowy.

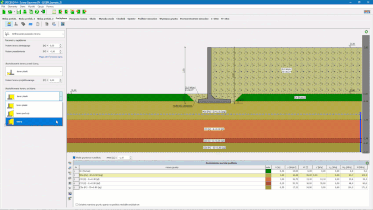

Podłoże gruntowe i teren:

  • podłoże uwarstwione z lub bez wody gruntowej - profil gruntu można zadawać ręcznie (dla każdej z warstw podaje się miąższość warstwy i jej podstawowe parametry geotechniczne) lub wczytać z zewnętrznego pliku; profil gruntu można także zapisać do wykorzystania w przyszłości;
  • automatyczne wprowadzanie parametrów geotechnicznych gruntów przy współpracy z programem Kalkulator Gruntów;
  • wybór kształtu terenu za konstrukcją (teren poziomy lub pochyły oraz nasyp);
  • deklaracja zasypki za oraz przed ścianą;
  • sprawdzanie głębokości przemarzania.

Geometria ściany:

  • obliczane mogą być ściany oporowe typu T i L o pionowej lub pochylonej płycie ściennej oraz o stałej lub zmiennej grubości płyty ściennej i płyty fundamentowej;
  • możliwość stosowania wzmocnienia naroża ściany w postaci skosu;
  • deklaracja 1 mb ściany lub ściany o przyjętej długości.

Parametry materiałowe i środowiskowe:

  • obszerna biblioteka normowych klas betonów i stali zbrojeniowych (wg starych i nowych norm polskich i zagranicznych), z możliwością dodania nowych klas betonu i stali zbrojeniowych przez Użytkownika na podstawie własnych informacji o ich właściwościach;
  • okno usprawniające deklarowanie klas ekspozycji;
  • otulenie prętów ustalane automatycznie lub indywidualnie przez Użytkownika (przy współpracy z programem Nominalne Otulenie Prętów EN).

Obciążenia:

  • obciążenia stałe i zmienne działające na naziomie za oraz przed ścianą;
  • możliwość wykorzystania współpracy z programem Kalkulator Oddziaływań Normowych EN, co pozwala na automatyczne wprowadzanie ciężarów materiałów, obciążeń użytkowych, oddziaływań klimatycznych, a także obciążeń zdefiniowanych przez Użytkownika;
  • automatyczne tworzenie kombinacji oddziaływań zgodnie z wymaganiami normy EN 1990 oraz EN 1997-1.
  • podgląd rozkładu parcia czynnego i biernego gruntu oraz parcia od obciążeń działających na naziomie (przy współpracy z programem Kalkulator Parcia Gruntu).

Wyniki obliczeń:

  • blok wyników tekstowych oraz tabelaryczne zestawienie wyników (wraz z graficzną prezentacją na rysunkach) obliczeń geotechnicznych dla:
    • SGN GEO - wypieranie gruntu, przesuw (poślizg), naprężenia krawędziowe pod podstawą fundamentu,
    • SGN EQU - stateczność na obrót,
    • SGU - osiadanie;
  • blok wyników tekstowych wymiarowania żelbetu, zawierający warunki SGN (zginanie i ścinanie) i SGU (zarysowanie), poprzedzone wynikami pośrednimi (m.in. miarodajne siły przekrojowe, potrzebna i przyjęta powierzchnia zbrojenia, stopień zbrojenia, dodatkowe informacje i warunki normowe);
  • wykresy momentów zginających i sił poprzecznych w ścianie dla zadeklarowanych przypadków obciążeń i kombinacji oraz ich obwiedni, a także podgląd reakcji gruntu od poszczególnych kombinacji;
  • model ściany oporowej i jej zbrojenia w 3D z możliwością:
    • swobodnego obracania i przybliżania modelu (oglądania go z każdej strony),
    • kolorowania prętów wg średnic, funkcji lub sposobu pracy,
    • ustalania widoczności prętów (włączania/wyłączania wyświetlania prętów w modelu);
  • zwymiarowany szkic zbrojenia prezentujący przekrój ściany z układem prętów zbrojenia głównego i rozdzielczego, a pod nim - opisane i zwymiarowane wkładki zbrojeniowe 'wyrzucone' poza obrys konstrukcji;
  • wykaz stali zbrojeniowej, z możliwością dalszej jego ‘obróbki’ przy wykorzystaniu programu Edytor Wykazów Zbrojenia, który umożliwia eksport wykazu do edytora tekstu, do arkusza kalkulacyjnego oraz do programów CAD (także do pliku DXF);
  • zmiana danych skutkuje dynamiczną zmianą rysunków i wyników obliczeń, co sprzyja optymalizacji projektowanej konstrukcji;
  • funkcja ‘Podglądu toku obliczeń’ umożliwia wgląd do szczegółowego zapisu przebiegu obliczeń.

Notka obliczeniowa:

  • zwięzła i czytelna forma notki obliczeniowej (raportu), której zakres Użytkownik może ustalić wg uznania;
  • możliwość wydruku notki oraz zapisania jej do edytora tekstu lub pliku RTF.

Dodatkowe cechy programu:

Rysunek CAD:

Moduł Rysunek CAD  rozszerza zakres działania podstawowej wersji programu Ściana Oporowa EN m.in. o możliwość:

  • automatycznego generowania rysunku wykonawczego ściany oporowej, który zawiera:
    • przekrój przez ścianę oporową z pokazanym zbrojeniem,
    • opisane i zwymiarowane wkładki zbrojeniowe 'wyrzucone' poza obrys konstrukcji,
    • wykaz zbrojenia, tabelkę materiałową oraz tabelkę rysunkową,
    • dodatkowe opisy, wymiary i elementy graficzne rysunku;
  • modyfikacji zbrojenia wg indywidualnych preferencji Użytkownika (m.in. zmiana kształtu zbrojenia głównego, edycja zbrojenia naroża (skosu), dodanie ‘czapki’ na koronie ściany wraz z edycją jej zbrojenia, ustalenie zakończenia prętów rozdzielczych na krawędziach ściany itp.);
  • dodania i opisania na rysunku warstwy betonu podkładowego;
  • uzupełnienia treści rysunku o dodatkowe elementy - opisy, wymiary i elementy graficzne (osie konstrukcyjne, koty wysokościowe itd.);
  • zmiany numeracji prętów.

Rysunek wykonawczy ściany oporowej można uzyskać na dwa sposoby:

  • wydruk skalowalnego rysunku bezpośrednio z programu, do czego nie jest potrzebne oprogramowanie typu CAD - opcja ta jest też bardzo przydatna do szybkiego wydruku rysunku w celu sprawdzenia jego poprawności czy dokonanych zmian;
  • eksport rysunku do pliku DXF lub bezpośrednio do programu typu CAD (np. AutoCAD, IntelliCAD, ZwCAD itp.) - możliwa jest wtedy dalsza edycja rysunku w programie CAD w celu otrzymania kompleksowej, spójnej graficznie dokumentacji rysunkowej całego projektu.
